Branchement Interrupteur Simple : Comment Faire sans Se Tromper ?

Vous voulez brancher un interrupteur simple pour allumer ou éteindre une lumière ? Vous avez peur de vous tromper dans les fils électriques et de créer un problème ? Vous cherchez un guide clair pour savoir quel fil va où ?

Cet article vous explique tout, étape par étape. Vous y trouverez le schéma, la liste du matériel et les conseils pour réussir le branchement de votre interrupteur simple en toute sécurité, même si vous n’êtes pas un expert.

Le Matériel Indispensable pour votre Installation

Avant de commencer, il faut préparer tout le matériel. Avoir les bons outils et composants sous la main rend le travail plus simple et plus sûr. On peut séparer la liste en deux parties : les composants électriques et les outils.

Les composants électriques

Voici ce dont vous aurez besoin pour le circuit lui-même :

• Un interrupteur simple : C’est le mécanisme qui permet de commander le point lumineux. Vous pouvez choisir un interrupteur simple avec sa plaque de finition.
• Des fils électriques : La norme NF C 15-100 impose une section de fil de 1,5 mm² pour un circuit d’éclairage. Les couleurs sont aussi réglementées :
  • Phase : Rouge (ou noir, marron).
  • Neutre : Bleu.
  • Terre : Vert et jaune.
  • Retour lampe : Une autre couleur comme violet, orange ou blanc.
• Une boîte d’encastrement : Elle se fixe dans le mur (placo, brique…) pour accueillir le mécanisme de l’interrupteur. En rénovation, on utilise souvent une boîte pour cloison sèche.
• Des connecteurs : Des bornes rapides (type Wago) sont très pratiques pour relier les fils dans la boîte de dérivation.

Les outils nécessaires

Pour travailler proprement et en sécurité, équipez-vous des outils suivants :

• Un tournevis d’électricien isolé : Indispensable pour visser les bornes de l’interrupteur.
• Une pince à dénuder : Elle permet de retirer l’isolant plastique des fils sans abîmer le cuivre.
• Une pince coupante : Pour couper les fils à la bonne longueur.
• Un testeur de tension (ou multimètre) : C’est l’outil de sécurité le plus important. Il sert à vérifier l’absence de courant avant toute manipulation. Ne commencez jamais sans lui.

Comprendre le Schéma de Branchement d’un Interrupteur Simple

Le branchement d’un interrupteur simple est logique. Son seul rôle est de couper ou de laisser passer le courant dans un seul fil : la Phase. Le fil Neutre et le fil de Terre ne passent jamais par l’interrupteur. Ils vont directement du tableau électrique au point lumineux.

Le rôle de chaque fil dans le circuit

Pour bien brancher votre interrupteur, il faut savoir à quoi sert chaque fil et où il va :

• Le fil de Phase (rouge) : Il amène le courant depuis le disjoncteur du tableau électrique. C’est ce fil que l’interrupteur va couper. Il se branche sur la borne L (ou rouge) de l’interrupteur.
• Le retour lampe (souvent violet ou orange) : C’est le fil qui repart de l’interrupteur pour aller jusqu’à la lampe. Il se branche sur l’autre borne de l’interrupteur, souvent numérotée 1 ou 2.
• Le fil Neutre (bleu) : Il permet au courant de retourner au tableau électrique une fois qu’il a traversé l’ampoule. Il ne passe jamais par l’interrupteur et va directement à la lampe.
• Le fil de Terre (vert/jaune) : C’est une sécurité. Il protège les personnes en cas de défaut sur un appareil avec une carcasse métallique. Il ne se branche pas sur l’interrupteur mais sur la carcasse du luminaire si elle est en métal.

Comment Brancher un Interrupteur Simple : Le Guide en 6 Étapes

Maintenant que vous avez le matériel et que vous comprenez le schéma, passons à la pratique. Suivez ces étapes dans l’ordre pour une installation réussie.

Étape 1 : La Sécurité Avant Tout – Couper le Courant

C’est l’étape la plus importante. Avant de toucher à un seul fil, vous devez couper le disjoncteur général de votre tableau électrique. Cela met toute votre habitation hors tension.

Une fois le courant coupé, prenez votre testeur de tension et vérifiez l’absence de courant sur les fils avec lesquels vous allez travailler. Touchez les fils avec les pointes du testeur pour vous assurer qu’il n’y a plus de jus. Ne sautez jamais cette vérification.

Étape 2 : Préparer les Fils Électriques

Avec la pince à dénuder, retirez l’isolant en plastique sur environ 10 à 12 mm à l’extrémité de chaque fil. Faites attention à ne pas couper les brins de cuivre à l’intérieur. Le cuivre doit être propre et non abîmé pour assurer un bon contact.

Étape 3 : Installer la Boîte d’Encastrement

Si vous faites une nouvelle installation, vous devez fixer la boîte d’encastrement dans le mur. Pour une cloison sèche (placo), utilisez une boîte avec des griffes ou des vis de serrage. Passez vos gaines avec les fils électriques à l’intérieur de la boîte.

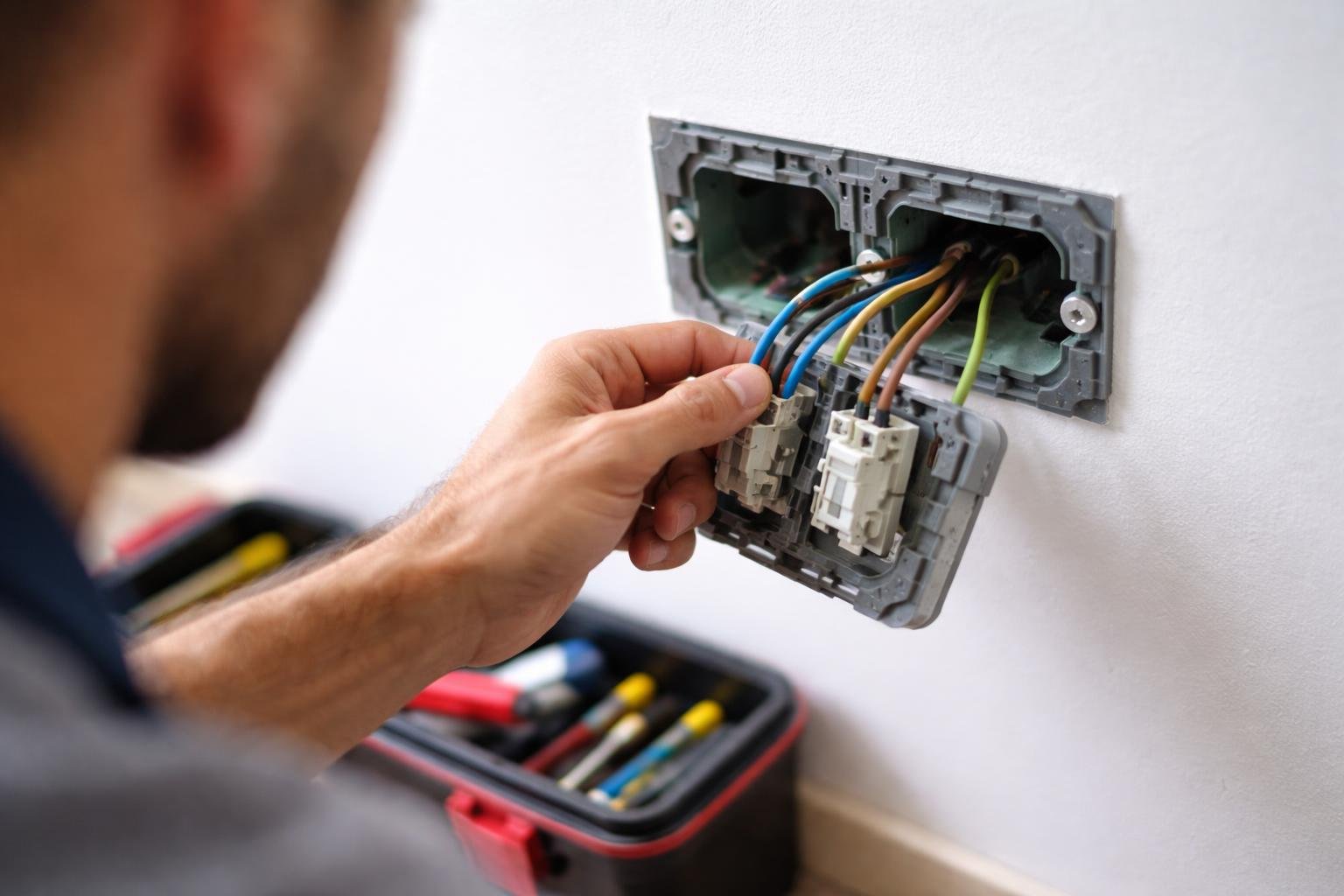

Étape 4 : Raccorder les Fils sur l’Interrupteur

C’est le moment clé. Prenez le mécanisme de l’interrupteur. La plupart des modèles récents ont des bornes automatiques où il suffit d’enfoncer le fil. Voici le branchement à faire :

• Le fil de phase (rouge) qui vient du tableau électrique se branche sur la borne marquée « L ».
• Le fil du retour lampe (violet, orange…) qui va vers le point lumineux se branche sur l’une des bornes numérotées, souvent la « 1 ».

Tirez légèrement sur chaque fil pour vérifier qu’il est bien clipsé et ne bouge pas. Un fil mal connecté peut causer des pannes ou des surchauffes.

Étape 5 : Fixer le Mécanisme et la Plaque de Finition

Repoussez délicatement les fils au fond de la boîte d’encastrement. Placez le mécanisme de l’interrupteur dans la boîte et fixez-le avec les vis fournies. Assurez-vous qu’il est bien droit.

Ensuite, il ne vous reste plus qu’à clipser l’enjoliveur (le « doigt » de l’interrupteur) et la plaque de finition. Le montage est terminé.

Étape 6 : Remettre le Courant et Tester

Retournez à votre tableau électrique et réenclenchez le disjoncteur général. Allez ensuite tester votre nouvel interrupteur. Appuyez dessus : la lumière doit s’allumer et s’éteindre correctement. Si tout fonctionne, bravo, votre installation est terminée.

Les 4 Erreurs Fréquentes à Éviter Absolument

Le branchement est simple, mais quelques erreurs classiques peuvent tout gâcher ou même être dangereuses. Voici les pièges à éviter.

• Brancher le Neutre sur l’interrupteur : C’est l’erreur la plus grave. L’interrupteur doit uniquement couper la Phase. Si vous coupez le Neutre, la lampe sera éteinte mais restera sous tension. Changer une ampoule deviendrait alors très dangereux (risque d’électrocution).
• Mal serrer les connexions : Un fil mal enfoncé dans une borne automatique ou mal vissé crée un mauvais contact. Cela peut provoquer des grésillements, un dysfonctionnement de la lampe et, dans le pire des cas, une surchauffe pouvant aller jusqu’à un départ de feu.
• Laisser trop de cuivre apparent : Quand vous dénudez un fil, seule la partie qui entre dans la borne doit être en cuivre. Si vous laissez du cuivre nu dépasser, il pourrait toucher un autre fil ou un élément métallique et provoquer un court-circuit.
• Oublier le fil de Terre sur le luminaire : Le fil de terre vert et jaune ne va pas à l’interrupteur. Mais si votre luminaire (un lustre, une applique…) a une carcasse métallique, il est obligatoire de connecter ce fil de terre à la borne prévue sur le luminaire. C’est une sécurité essentielle.

Norme NF C 15-100 et Conseils de Sécurité

Toutes les installations électriques en France, neuves ou en rénovation totale, doivent respecter la norme NF C 15-100. Elle garantit la sécurité et le bon fonctionnement de votre installation.

Pour un interrupteur, la norme impose quelques règles simples :

• La hauteur de pose : L’axe de l’interrupteur doit se situer à une hauteur comprise entre 0,90 m et 1,30 m du sol fini.
• Circuit d’éclairage : Un disjoncteur de 10A ou 16A doit protéger le circuit, avec des fils de section 1,5 mm².
• Nombre de points lumineux : Un même circuit peut alimenter jusqu’à 8 points lumineux.
• Fixation : Dans les constructions neuves, la fixation des mécanismes par griffes est interdite. Il faut utiliser une fixation à vis.

Pas Sûr de Vous ? Faites Appel à un Professionnel

Ce guide a pour but de vous aider, mais l’électricité reste un domaine qui ne pardonne aucune erreur. Si vous avez le moindre doute, si votre installation est vieille ou si vous ne vous sentez pas à l’aise, ne prenez aucun risque.

Il est toujours plus sage de faire appel à un professionnel. Vous pouvez trouver un électricien certifié proche de chez vous qui réalisera le branchement rapidement et en toute sécurité.

FAQ – Branchement Interrupteur Simple

Quel fil va sur quelle borne (L et 1) ?

C’est simple à retenir : le fil de Phase (rouge), qui apporte le courant, va toujours sur la borne L. Le fil de retour lampe (violet, orange…), qui repart vers l’ampoule, va sur la borne 1 (ou 2, cela n’a pas d’importance).

Quelle est la différence entre un interrupteur simple et un va-et-vient ?

Un interrupteur simple allume ou éteint un point lumineux depuis un seul endroit. Un va-et-vient permet de commander le même point lumineux depuis deux endroits différents (par exemple, en haut et en bas d’un escalier). Un interrupteur va-et-vient a trois bornes, alors qu’un simple n’en a que deux.

Peut-on commander plusieurs lampes avec un seul interrupteur ?

Oui, c’est tout à fait possible. Vous pouvez brancher plusieurs points lumineux en parallèle sur le même circuit. Le fil de retour lampe qui part de l’interrupteur ira alors alimenter toutes les lampes que vous souhaitez commander ensemble.

Pourquoi mon interrupteur ne fonctionne pas après le branchement ?

Plusieurs raisons sont possibles. Vérifiez d’abord que le disjoncteur est bien réenclenché et que l’ampoule n’est pas grillée. Ensuite, coupez le courant et contrôlez vos branchements : le fil de Phase est-il bien sur la borne L ? Les fils sont-ils bien enfoncés dans les bornes ? Un fil mal connecté est la cause de panne la plus fréquente.
